之前小拓教大家
如何組裝脈沖電子圍欄前端桿件，
今天我們再來看看，
如何將脈沖電子圍欄前端
安裝在實體環境中。
脈沖電子圍欄的室外安裝，
具體操作步驟如下
01
桿件固定.

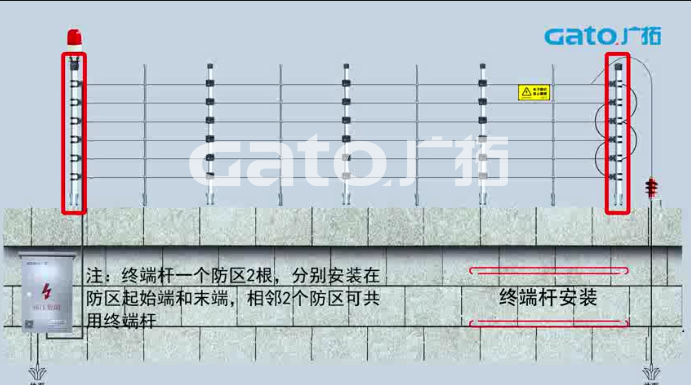

安裝終端桿
注：終端桿一個防區2根，
分別安裝在防區起始端和末端，
相鄰2個防區可共用終端桿。

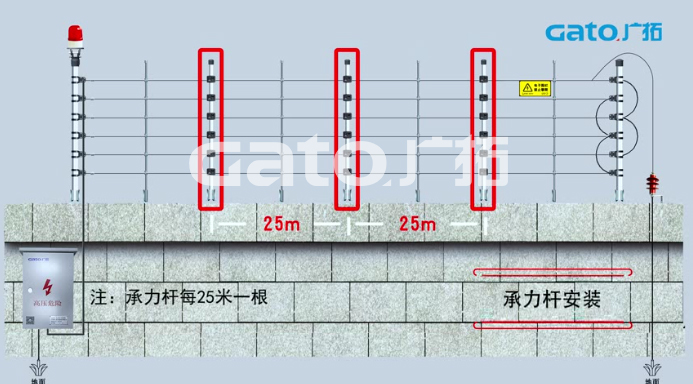

安裝承力桿
注：承力桿每25米一根

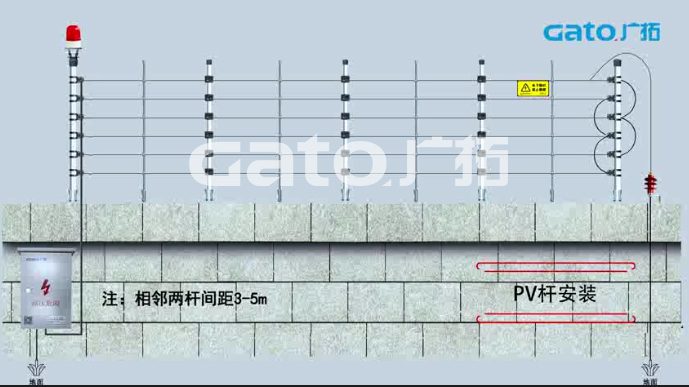

安裝PV桿
注：相鄰兩桿間距3-5米
用膨脹螺母固定底座和墻體，
終端桿使用4顆、
承力桿使用4顆、
PV桿使用2顆。
02
穿合金線、安裝警示牌.
①合金線穿過終端桿絕緣子、
承力桿絕緣子、PV桿絕緣子。
②線線連接器固定合金線末端，
并用三角扳手收緊合金線。
③警示牌用尼龍扎帶
固定在合金線、PV桿上。
每隔10m懸掛一塊。
安裝收緊器
（配套復合型絕緣子使用)
合金線穿過收緊器，
并收緊合金線。
03
安裝高壓絕緣導線、避雷器
1.高壓絕緣導線穿過單邊
或雙邊收緊型絕緣子內限位孔，
用線線連接器固定并連接
高壓絕緣導線與合金線。
2.防區末端1、3、5根合金線
和2、4、6根合金線
分別用高壓絕緣導線連接。
3.將圍欄的頂部第一根合金線
用高壓絕緣導線連接到避雷器上。

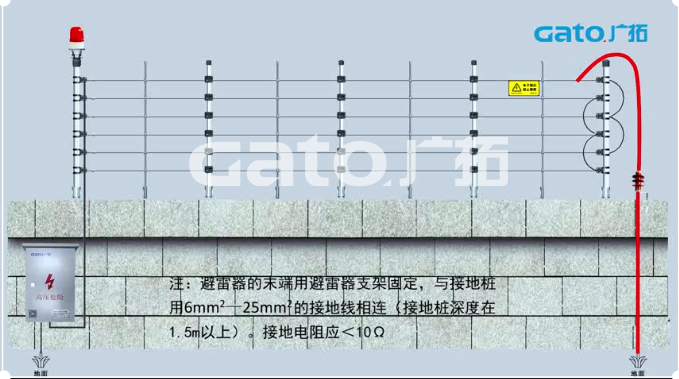

4. 避雷器的末端用避雷器支架固定，
與接地樁用6 mm2～25mm2的接地線相連
（接地樁深度在1.5m以上）。
接地電阻應＜10Ω。

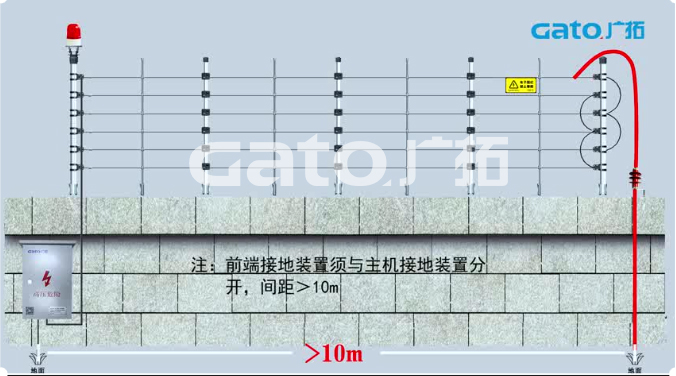

注意：避雷器與前端接地樁相連，
前端接地柱須與主機接地樁分開，
間距＞10m。
04
安裝防雨箱.
1.用膨脹螺絲
將防雨箱固定在墻上
（安裝在防區起始段，靠近終端桿）
2.主機懸掛在防雨箱的固定螺絲上，
按底板背面接線示意圖接線。
（主機的安裝接線
會在后續文章中講解）
3.防區起始端引
高壓絕緣導線到防雨箱
注：安裝在防區起始端，
靠近終端桿。
05

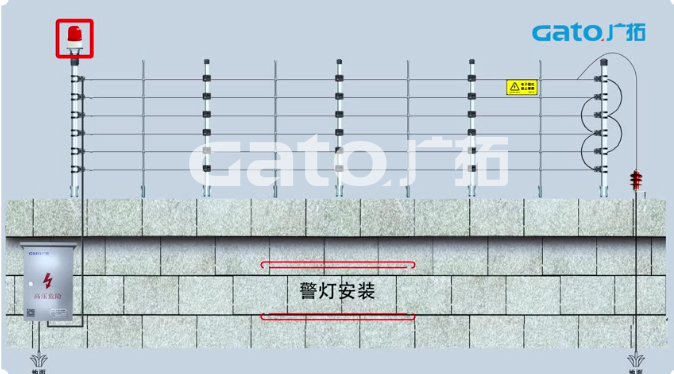

警燈的安裝

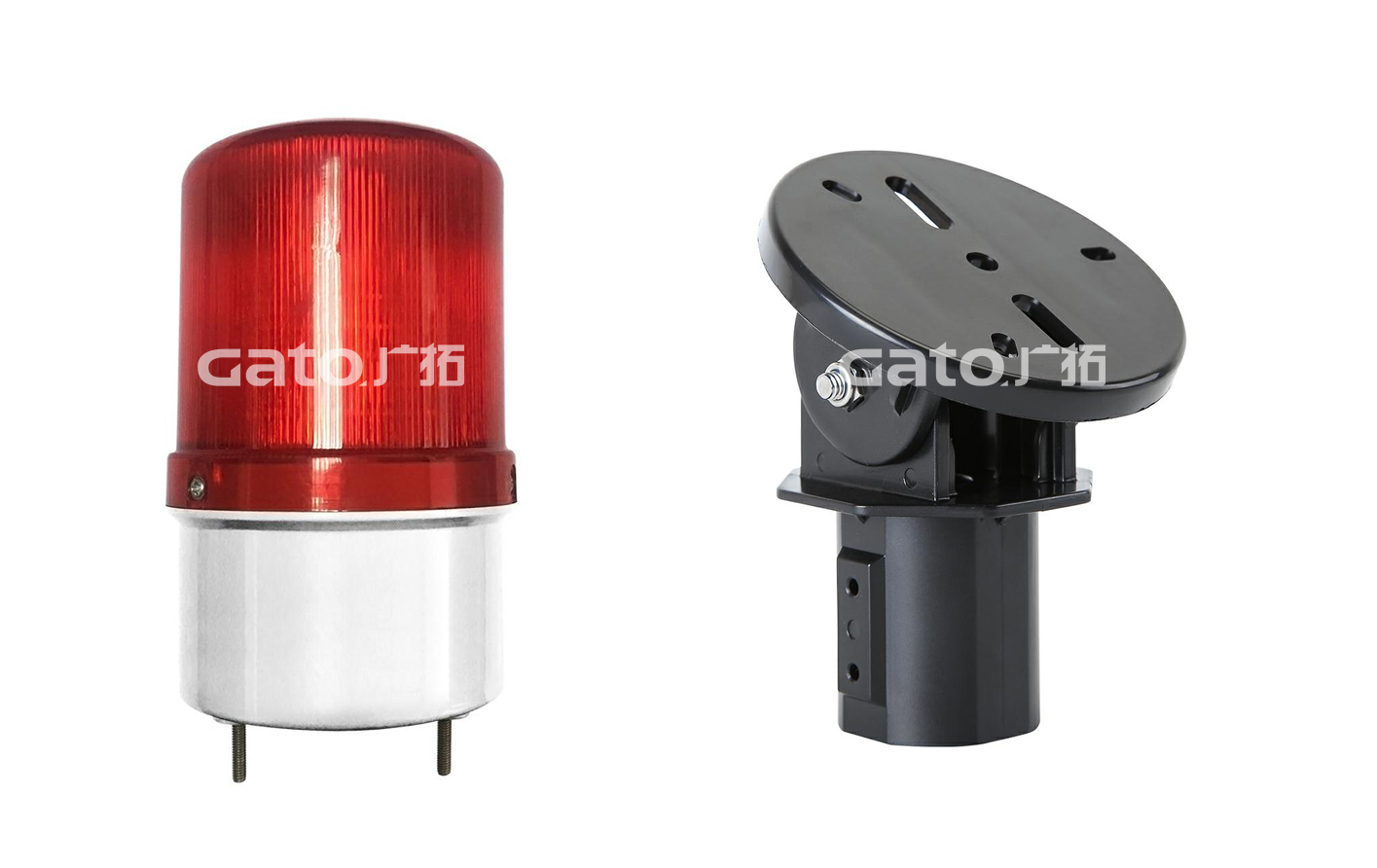

警燈和警燈支架長這樣↓
單防區警燈支架
安裝在終端桿頂端，
使用配套螺絲固定。
雙防區警燈利用金屬支架，
安裝在靠近防雨箱的墻體上。
前端的安裝就介紹到這里啦，
下期我們講主機、電源等
如何接線 。
不見不散哦！
